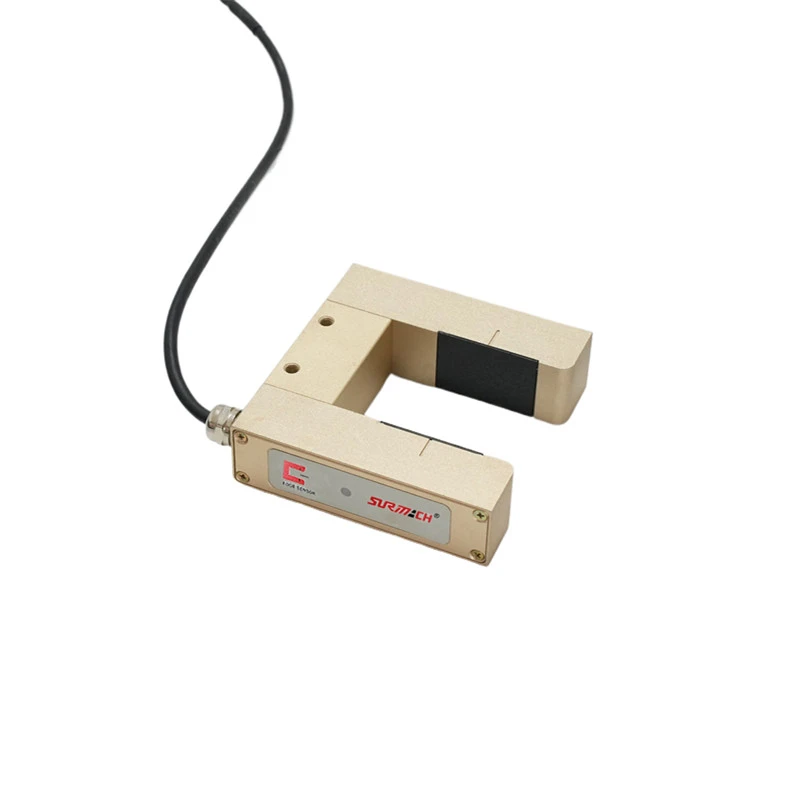

製品紹介
赤外線センサーは近赤外線を使用してウェブの端を正確に検出し、リアルタイムの位置フィードバックを提供します。これにより、コントローラーがウェブのオフセットを修正し、安定した正確なウェブの位置合わせを行うことができます。-
特徴
-ウェブ ガイド システム用の非接触赤外線センサー。最大 0.01 mm の解像度と高速応答でリアルタイムのウェブ エッジ検出を実現します。-
頑丈なアルミニウム合金ハウジングは、赤外線ウェブ ガイド センサーをほこり、湿気、煙から保護し、過酷な産業環境でも安定したパフォーマンスを保証します。
自動周囲キャリブレーションにより、暗闇や低照度の環境でも信頼性の高い赤外線エッジ検出が可能になります。{0}}
オプションのエアブロー洗浄とカスタマイズ可能な広い検出範囲により、赤外線センサーはさまざまなウェブ ガイドや EPC アプリケーションに最適です。-
応用
|
コイル状M材質 |
透明素材 |
不透明な素材 |
ホイル |
金属板 |
紙 |
感光材料 |
不織布- |
テキスタイル |
|
赤外線センサー |
▇ |
▇ |
▇ |
▇ |
▇ |
▇ |
センサー仕様
|
検知範囲 |
8、16、30、75、100、150、200、250、300、450mm |
|
解決 |
0.01mmまで |
|
出力信号 |
0~10mA/CAN |
|
動作電圧 |
DC12V/0.1Aまたは0.15A |
|
光源 |
近-赤外線 |
|
U 字型開口部ギャップ |
40/50/100/150/200mm |
|
応答時間 |
10ms以下 |
|
使用温度・湿度 |
-10 度～+50 度 / 0～90% RH (結露なきこと) |
|
通信インターフェース |
RS485、イーサネット（オプション） |
|
金属シェル |
フルアルミニウム合金 |
|
ケーブル長 |
4mまたは6m |
|
保護等級 |
IP54 |
|
重さ |
0.4kg～1kg |
描画
使用上の注意
- 透明な素材や反射率の高い素材には適していません。一方、周囲光や外部赤外線干渉源は避けなければなりません。
- 材料のエッジ品質には特定の要件が課されます。ウェブの端にはバリ、損傷、不規則な形状があってはなりません。
- センサーの光学窓を紙粉、破片、油汚れで覆わないでください。定期的に清掃するか、オプションの送風清掃装置を選択することをお勧めします。-
